基樁動測儀

 ，利用反射波法檢測基樁完整性，判定樁身缺陷的程度及位置?？捎糜跍y試灌注樁和打入樁，也可以用于頂面是暴露的（如橋墩等）的測試。

敲擊設備

對不同長度、不同類型的基樁，需采用不同材料、不同能量的激振設備。

2．性能特點：

             大觸摸屏設計,界面友好，操作簡單，一切從實際工程檢測的需要出發，易學易用；

             雙通道同時采集，每根樁測試多個方位時，大地提高了工作效率；

             全新的小波分析處理，能夠有效提取樁底反射信號，達*水平；

             系統高保真設計，確保原始采集波形不失真，一根樁可存儲若干道信號；

             現場實時對檢測波形進行平滑、積分、濾波、指數或線性放大等處理；

             可以對信號進行疊加平均，去除“噪聲”信號，可隨時查看疊加信號，剔除質量較差的信號；

             文件按工程®樁分級管理，直觀、方便，可以方便地查看、添加、刪除工程或樁的測試數據；

             標準USB接口，支持移動存儲、也可用U盤進行軟件升級, , ，方便、可靠；

             Windows平臺下的分析軟件功能全面，界面友好；打印設置靈活，可以打印預覽并輸出處理結果；可以隨時調用幫助系統，指導操作，查看相關檢測規程；可生成檢測報告。

3．依據標準

          中華人民共和國建筑工業行業標準《基樁動測儀JG/T 3055-1999》

          基樁動態測量儀檢定規程（JJG930—1998）

          建筑基樁檢測技術規范（JGJ 106-2003）

          公路工程基樁動測技術規程（JTG/T F81-01-2004）

          鐵路工程基樁檢測技術規程（TB 10218-2008）

          廣東省基樁反射波法檢測規程（DBJ 15-27-2000）

          深圳地區基樁質量檢測技術規程（SJG 09-2007）

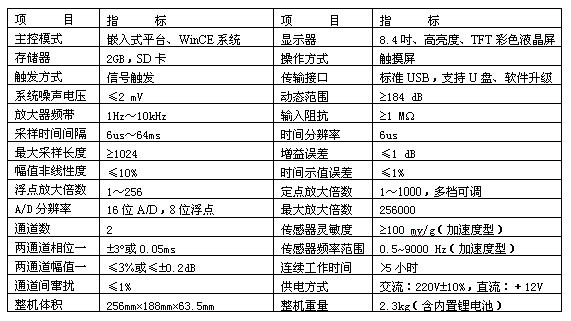

4．技術指標

5．Windows平臺反射波測樁分析軟件

          該軟件主要用于對

          對工程中所有檢測基樁的工程信息、基樁信息及其多次測試所得的多條波形數據等進行管理；

          可以獲取工程中所有檢測基樁的統計信息（Z小波速、Z大波速、平均波速，Ⅰ、Ⅱ、Ⅲ、Ⅳ類樁的數量等），并生成Excel格式的匯總表；

          可以對檢測波形進行平滑、積分、濾波、指數或線性放大等處理，使波形中的有用信息更加突出；還可對波形進行幅值譜或功率譜分析，對基樁完整性進行輔助分析；

          可以方便地對波形進行縮放、拉伸、壓縮、移動、旋轉等；

          可以方便地設置樁頭、樁底及缺陷位置，并將結果保存；

          當分析處理不妥時，可以隨時恢復原始波形，重新進行處理；

          可將基樁檢測波形、譜圖及樁形示意圖保存為位圖格式，以便用其他圖形處理軟件處理；

          打印預覽、打印輸出處理結果；

          可以自動生成Microsoft Word格式（擴展名為DOC）的檢測報告文檔，用戶只需略加修改就可以完成檢測報告；

          圖形打印工具軟件可以成批打印輸出各種不同格式的圖形，可任意調整一頁紙上打印的行數與列數；

          系統內置即時幫助系統，提供操作指導

產品名稱：混凝土強度拔出儀 產品型號：TDBCY-II （TDBCY-2）

混凝土強度拔出儀/混凝土強度拔出檢測儀 型號：TDBCY-II （TDBCY-2）

拔出法檢測混凝土強度有后裝拔出法和預埋拔出法兩種，前者檢測已建成的結構混凝土強度，后者于控制現場施工質量和進度，拔出法檢測設備由混凝土強度拔出儀，后裝拔出法檢測裝置、預埋件及預埋拔出法檢測裝置等組成。

TDBCY-2型混凝土強度拔出儀性能和拔出技術均處于國內地位，參加了由中國建筑科學研究院、哈爾濱工業大學主持修訂的《拔出法檢測混凝土強度技術規程》工作，其良好性能及試驗結果得到技術規程評審專家的高度肯定。

●參與CECS69：2011《拔出法檢測混凝土強度技術規程》編制的檢測儀器。
●國內的圓環式結構的拔出法無損檢測儀器。
●國內的以進行后裝拔出法和預埋拔出法兩種方式的檢測儀器
●顯示屏具有背光功能，各種工作環境，九點感應采集數據，傳感器靈敏度高，具備數據峰值保持標定調校數值功能。
●取得質量技術監督部門合格證書

TDBCY-2型混凝土強度拔出儀范圍
◆控制現場施工質量和進度：評價混凝土運輸、泵送、澆筑、壓實及養護對覆蓋層強度的影響
◆決定施工中拆除模板、加置載荷、施濕熱養護等適當?shù)臅r間
◆檢測5-80Mpa各種既有建筑物的混凝土，評價抗壓強度，確定構件的實際強度

TDBCY-2型混凝土強度拔出儀技術標準
符合（CECS69：2011）《拔出法檢測混凝土強度技術規程》

主要技術參數
允許使用Z大拔出力           60+10%KN
示值誤差                     ±2%F.S
工作環境溫度                                 -10℃-60℃
工作缸活塞有效面積                     25.13 C㎡
工作缸活塞Z大行程                     4mm
檢測抗壓強度范圍                         5－80Mpa
質量                         ＜5kg
鉆孔機、切槽機轉速
